Introduction

Voici un clavier badgé Zenith Data System, mention groupe Bull.

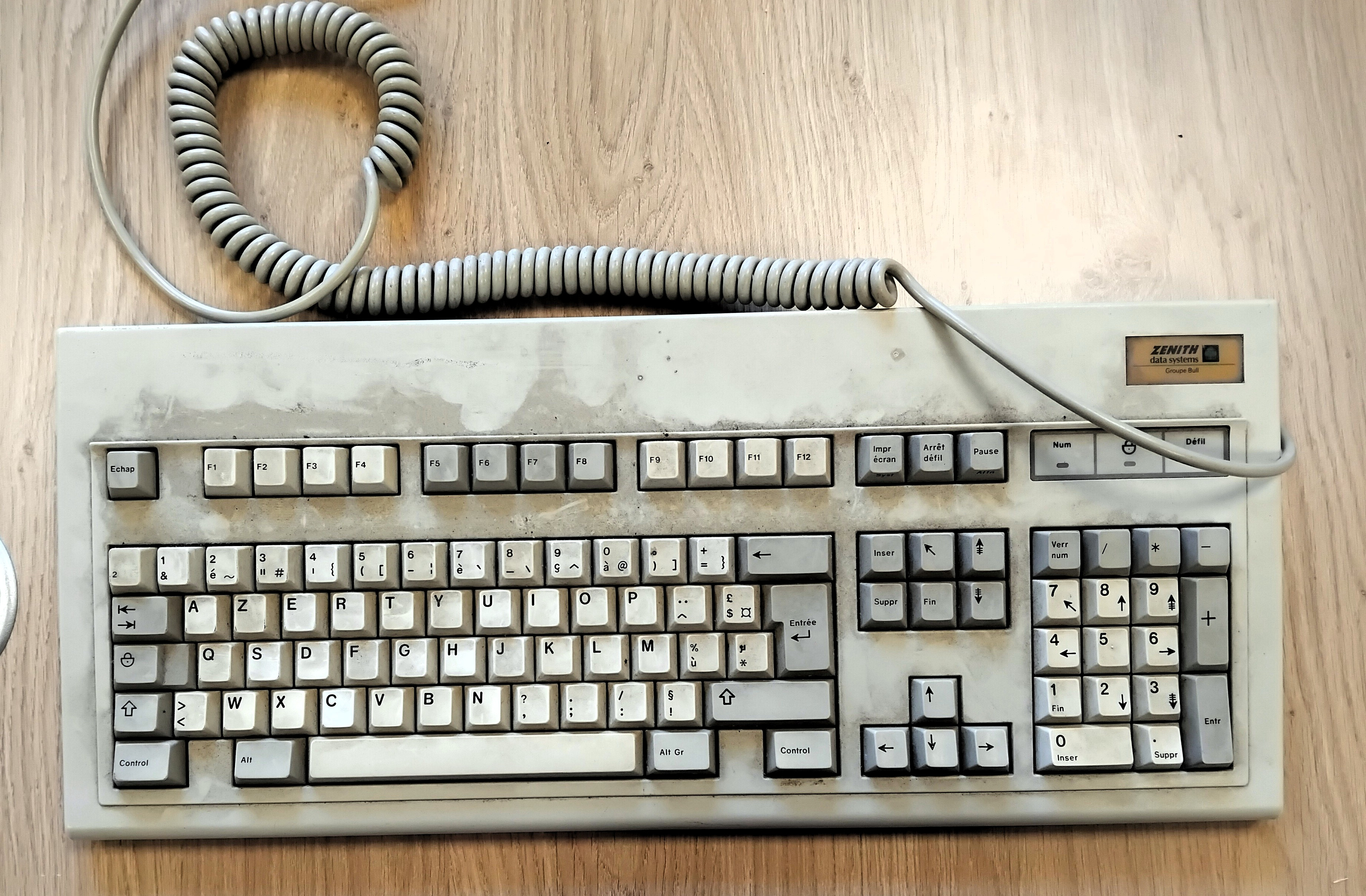

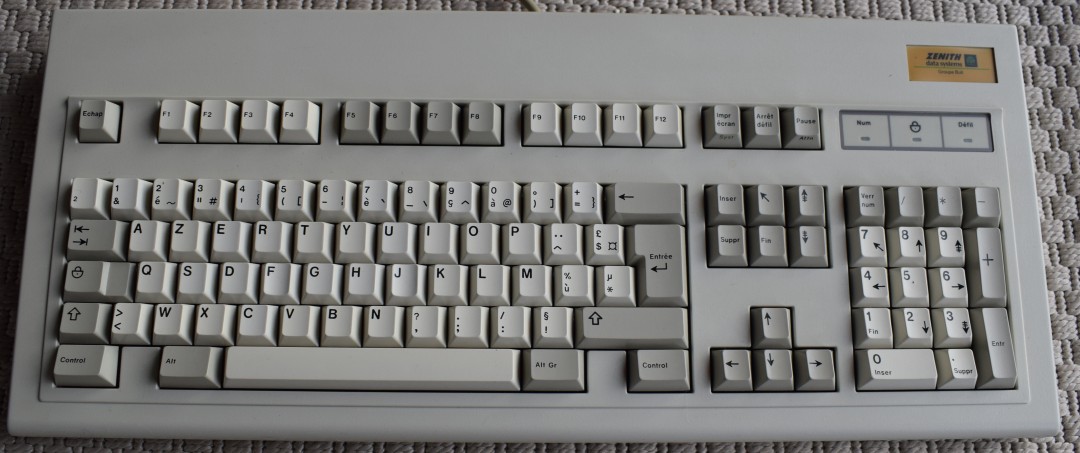

Clavier Zenith Data System G80-1192
Clavier Zenith Data System G80-1192

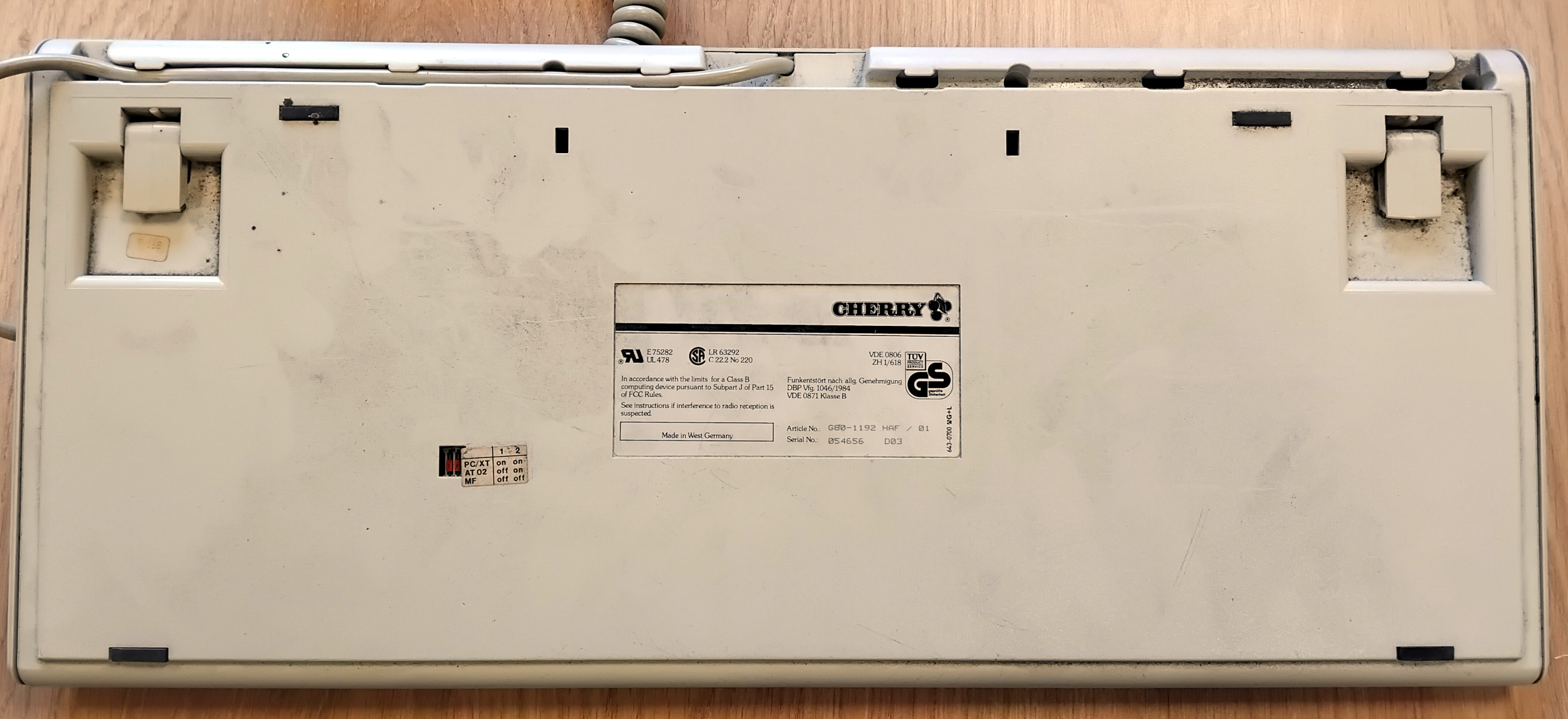

Quand on le retourne, on voit qu'en fait, il est fabriqué par Cherry, rien que ça !

Face arrière
Face arrière

Je vous présente ici mes notes pour la rénovation de ce clavier. C'est le seul de sa série dans la collection. Je l'avais trouvé sympa car un truc siglé Bull en 2025, c'est peu courant quand même.

Références

Ce qu'il faut retenir de ce clavier, c'est qu'il a été produit à partir de 1990, dans un pays qui n'existe plus: l'Allemagne de l'Ouest. C'est un clavier mécanique. On pourrait se douter que s'il est produit par Cherry, c'est forcément un clavier mécanique, mais non. Car Cherry produit également des claviers à membrane.

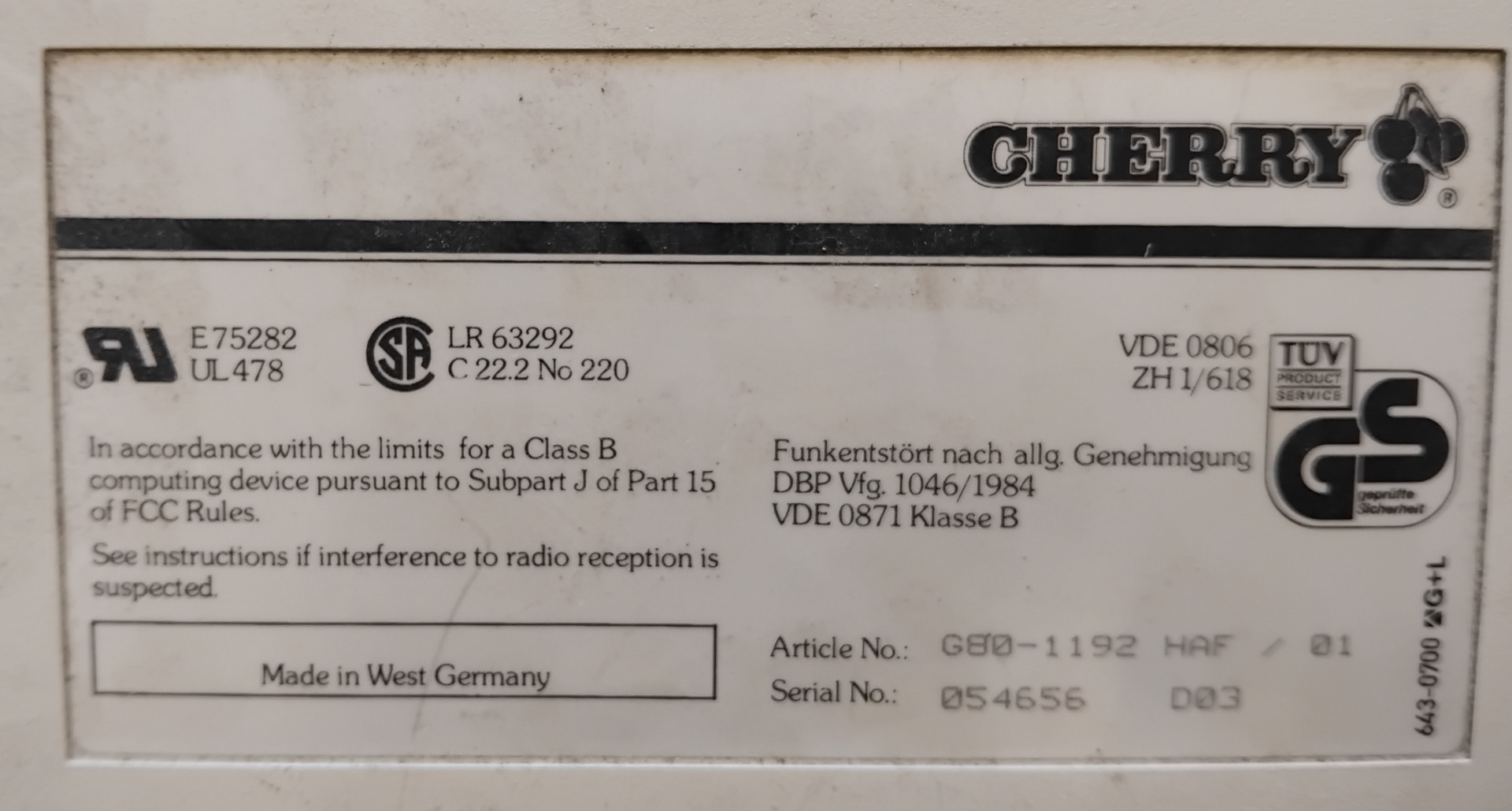

Voici la plaque d'identification de Cherry en détail:

Plaque d'identification
Plaque d'identification

Il s'agit d'un Cherry G80-1192. Il est monté en AZERTY FR.

Il utilise des touches Cherry Black MX. Vu le montage, il semble que ce soit un clavier de type NKRO (n-key rollover: chaque touche est détectée). Il dispose d'une connection DIN5 (avec son capuchon).

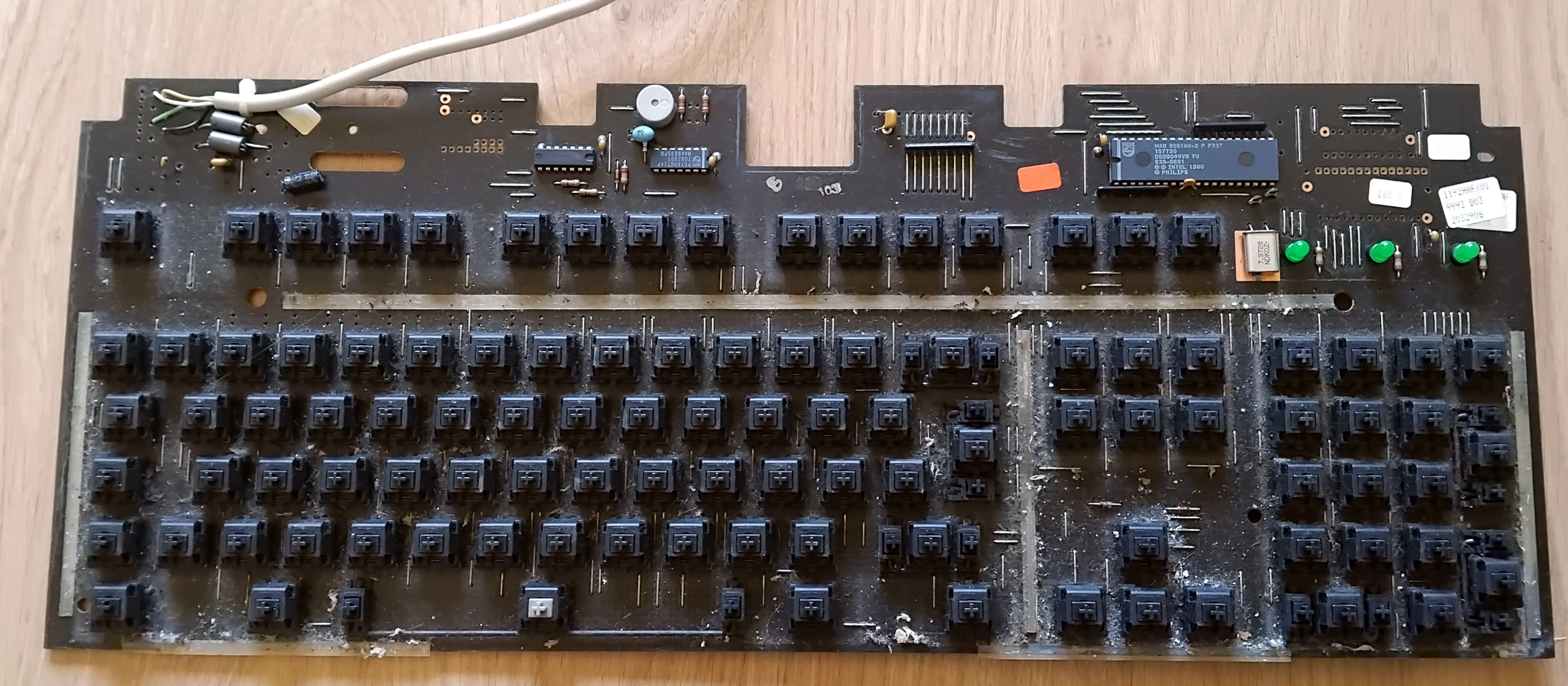

PCB avec les switchs Cherry MX black
PCB avec les switchs Cherry MX black
Vue arrière du PCB
Vue arrière du PCB

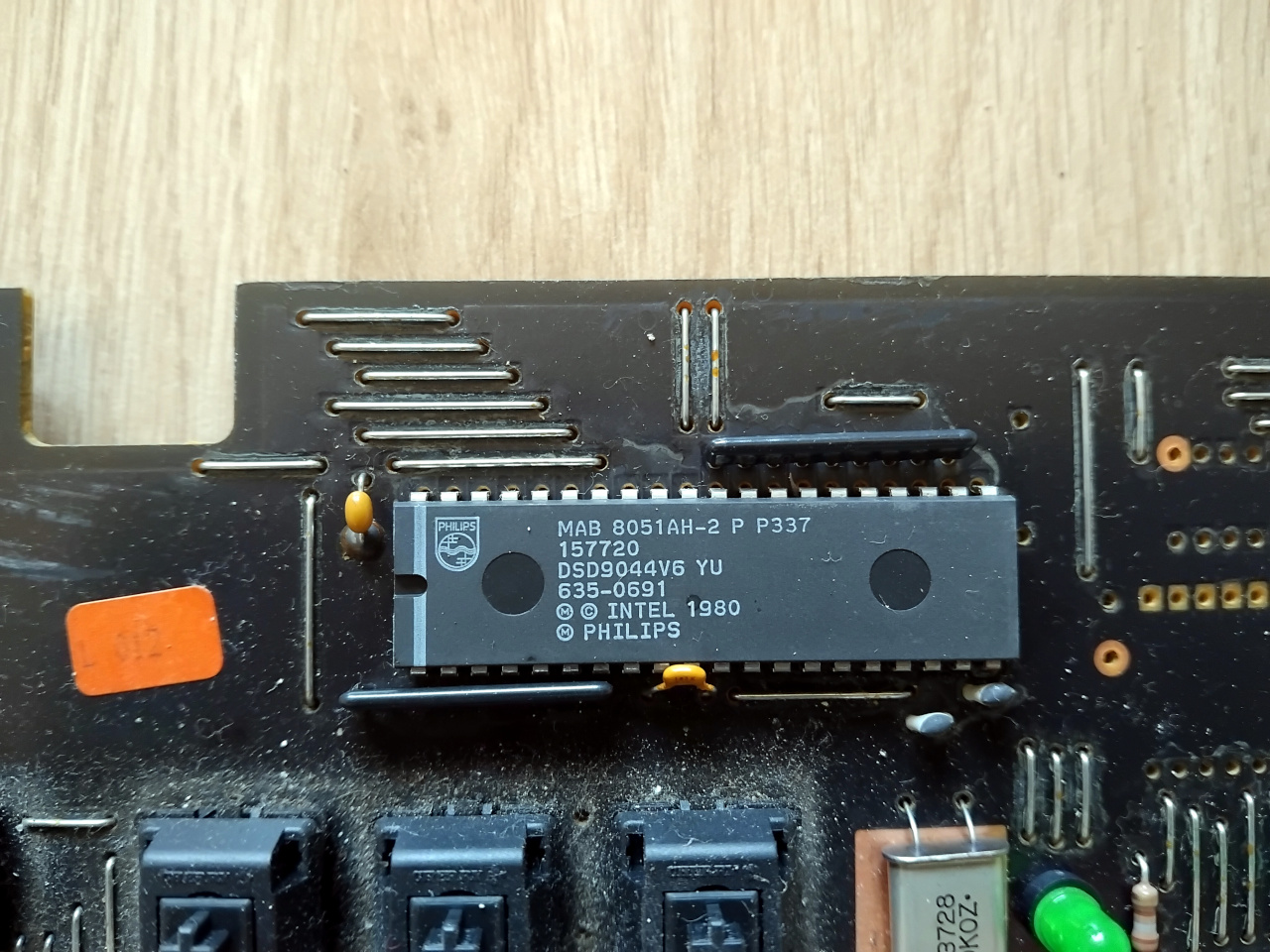

La logique interne du clavier et la gestion du protocole de communication semble être réalisée par un microcontrôleur Intel 8051AH.

Micro-contrôleur 8051
Micro-contrôleur 8051

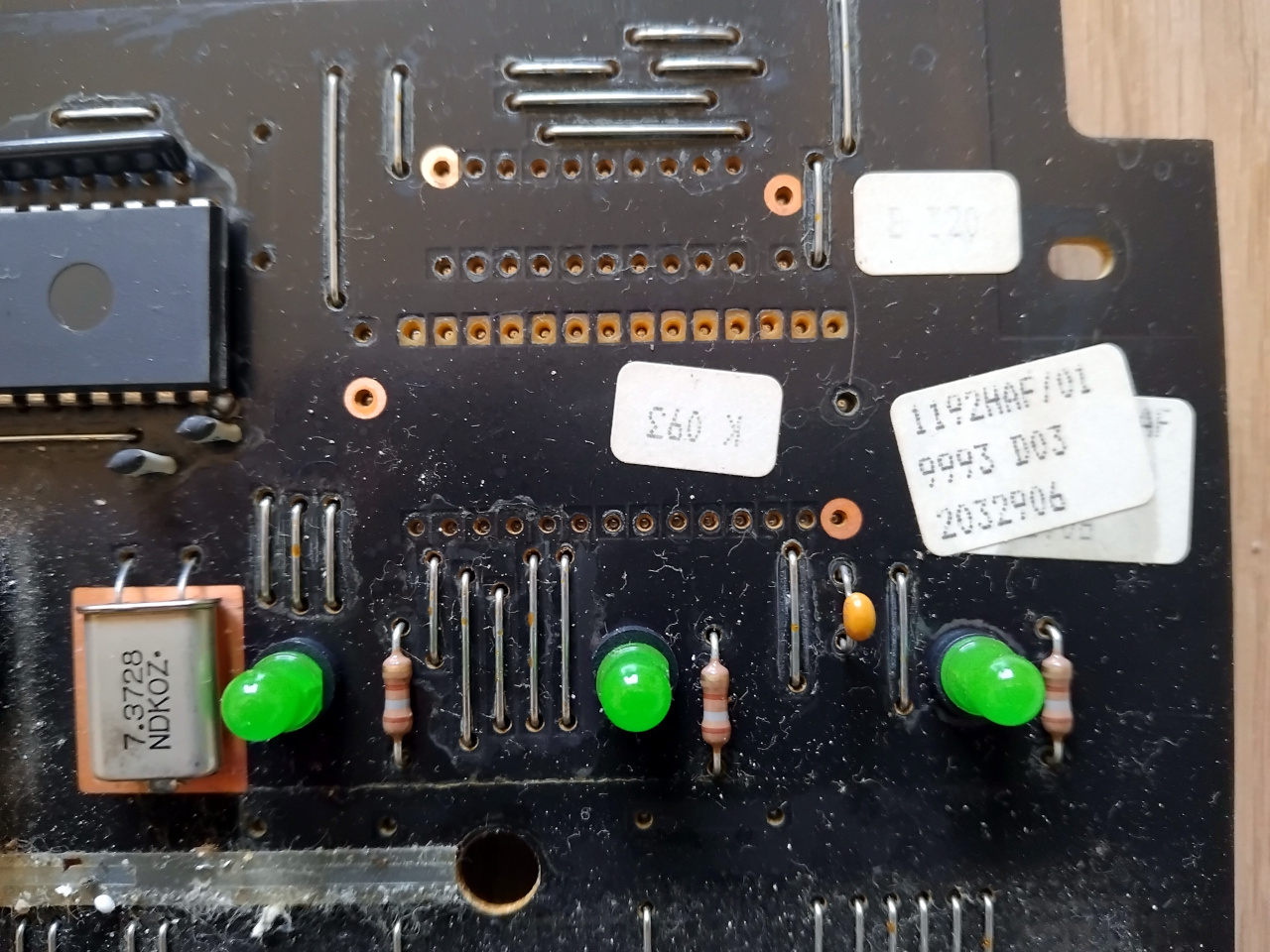

Le clavier dispose de 3 leds vertes courantes:

Leds sur PCB
Leds sur PCB

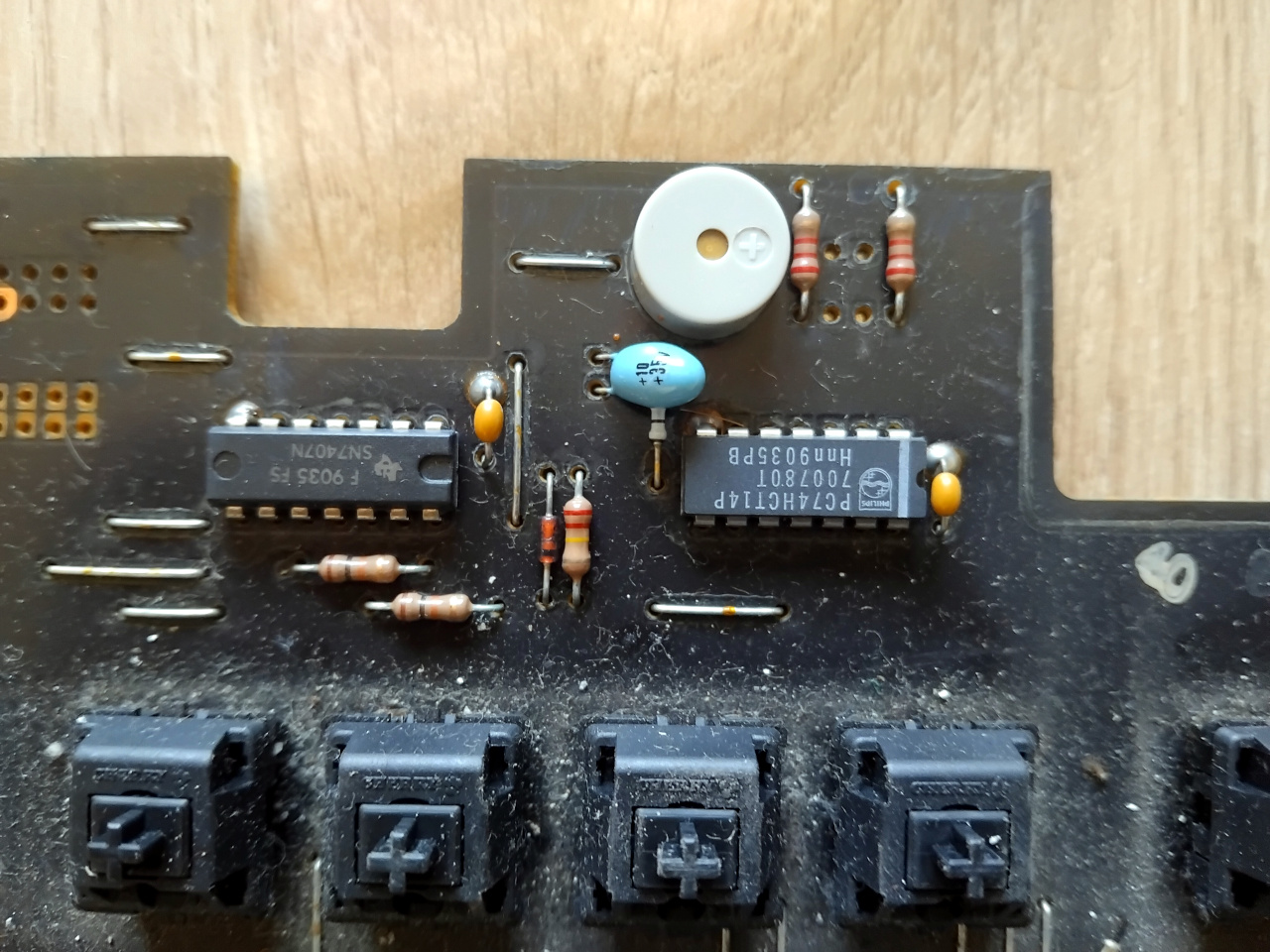

Petite particularité par rapport aux claviers de maintenant, il y a un petit haut-parleur piezo intégré qui fait bip à chaque fois qu'on tape sur une touche. Oui, parce qu'à l'époque, quand on tapait au clavier, il fallait le faire savoir. Heureusement, il semble possible de le désactiver via la touche "Alt+`" dans la disposition UK et "Alt+ù" dans la disposition FR.

Beeper
Beeper

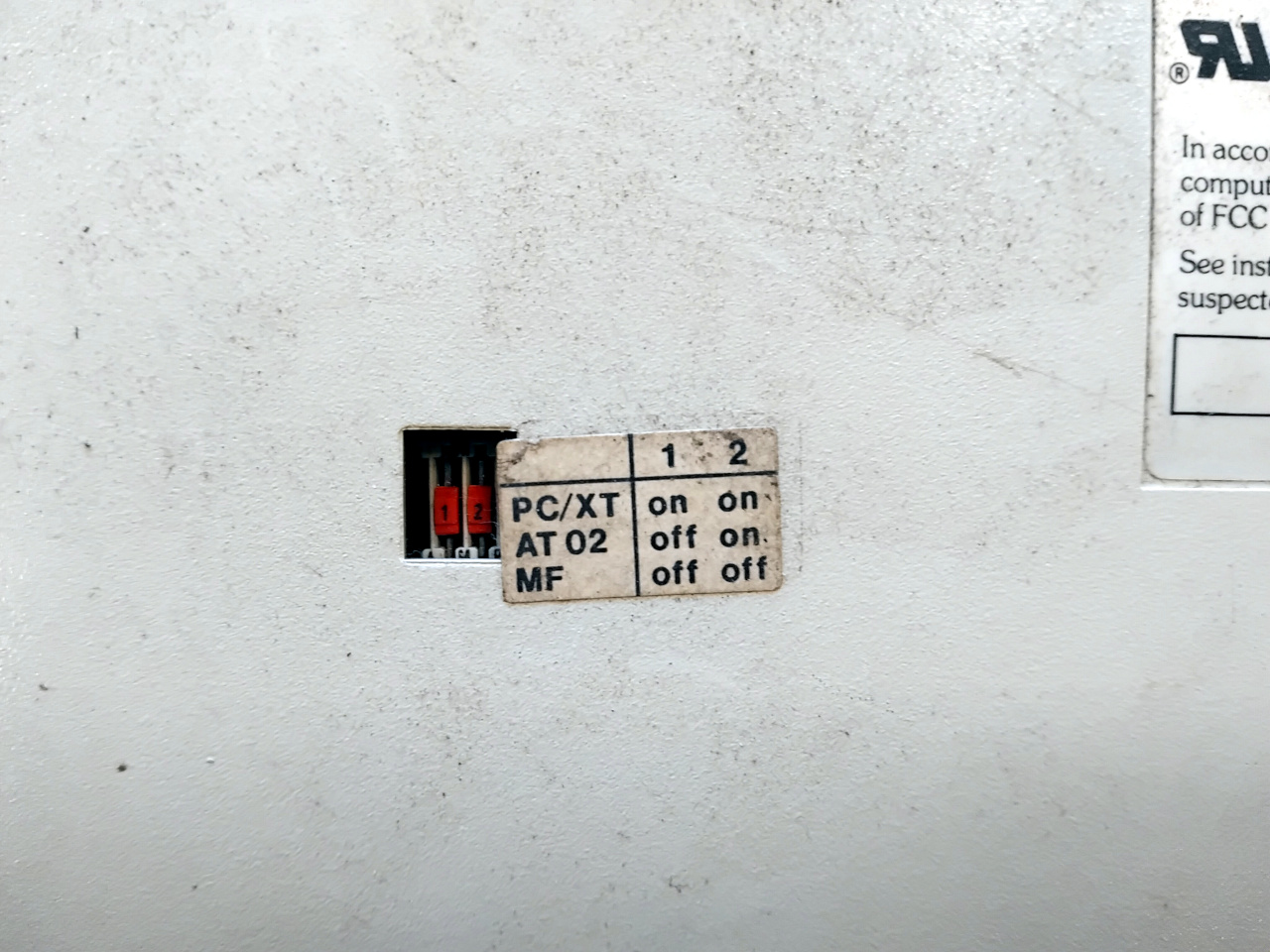

Par ailleurs, il peut fonctionner en mode PS/2 (AT) via un interrupteur situé sous le clavier. Il fonctionne aussi sur un XT, ce qui en fait un clavier idéal pour le retrocomputing.

Switch mode AT
Switch mode AT

On trouve peu de choses sur ce clavier, mais il existe quand même quelques liens:

Procédure de démontage du clavier

  1. Enlever les quatres vis métalliques de l'arrière du clavier.

![Emplacement des 4 vis]()

2. Avec précaution, lever le boitier supérieur. Il y a des clips au fond qui bloquent le clavier. Mais c'est assez solide.

![Emplacement des clips]()

3. Enlever les 3 vis qui fixent le poids en métal.

4. Extraire les touches une par une, en prenant soin de ne pas en perdre. Elles se retirent à la main, assez facilement, sans forcer comme un bourrin.

5. Sortir la carte électronique. Attention, elle est collé avec un adhésif double-face qui peut être assez coriace à enlever et tordre la carte. Y aller mollo et surtout, exercer une pression constante. A la fin, la colle finit par céder.

Le nettoyage

Bon, c'est assez simple, après le démontage, je nettoie absolument tout à l'eau chaude et au shampoing anti-pelliculaire, y compris la partie électronique. Je nettoie avec un pinceau souple. Pour le boitier, on peut aussi utiliser une éponge pour faire la vaisselle on une lingette microfibre qui sont un peu abrasifs et donnent de bons résultats sans trop rayer le plastique. Le shampoing, surtout l'anti-pelliculaire est très bon contre tout ce qui est gras. Je l'utilise aussi pour nettoyer ma chaîne de vélo, c'est dire.

On rince ensuite avec de l'eau et une lingette. Vous pouvez utiliser un compresseur avec une soufflette pour aller plus vite pour le séchage.

Pour les touches, il n'y a pas de secret: il faut les nettoyer et les essuyer une par une. C'est assez pénible et fastidieux, mais c'est comme ça. Compter au moins 1h par clavier.

Pour les quelques rayures qui restent sur le boitier après nettoyage, j'utilise une éponge magique qui donne vraiment un excellent résultat avec peu d'effort.

Par contre pour la carte électronique, vu son état, je l'ai carrément passée sous l'eau et je l'ai nettoyée au shampoing anti-pelliculaire avec un pinceau souple. Je fais souvent ça maintenant pour nettoyer ce qui est électronique et ça donne d'excellents résultats. Il vaut mieux avoir un compresseur d'air pour accéler le séchage à la sortie du nettoyage. Après, il suffit de laisser sécher la carte pendant 3 ou 4 jours au soleil (faire ça l'été, c'est mieux).

Les stabilisateurs sur les grandes touches (espace, entrée, shift, + et entrée du pavé numérique) doivent être lubrifiés. Attention, certains d'entre-eux ne peuvent pas être extrait sans dessouder des touches autour.

J'ai également passé l'arrière de la carte électronique à l'alcool isopropyl et j'ai constaté que ça enlevait un résidu un peu collant à l'arrière. Après intervention, c'est beaucoup plus propre.

Pendant le nettoyage, un des points qui m'a alerté, c'est que le PCB est très flexible. Toutefois, pour le rendre plus rigide, le boitier du fond est equipé de nombreux points d'appui qui permettent de stabiliser la carte, en répartissant les efforts sur toute la surface de la carte, sans que cette dernière n'ai besoin d'une plaque d'appui.

![Points d'appui du PCB]()

Je n'ai pas recollé le clavier sur le plastique du dessus. Ça n'a que peu d'influence sur la rigidité du circuit qui reste stable grâce aux points d'appui et surtout, ça permet de le démonter plus facilement.

Retrobright naturel

Le retrobright est une technique de décoloration chimique de l'ABS. En utilisant les bons produits et la bonne méthode, on peut reblanchir de l'ABS jauni en quelques heures. Et les résultats sont au rendez-vous, même s'ils ne peuvent pas forcément durer dans le temps (l'ABS finit par rejaunir).

Toutefois, ce clavier n'est pas très jauni, probablement parce qu'il a été stocké à l'abri de la lumière. J'ai donc tenté la méthode du retrobright naturel: simplement exposer le clavier aux rayons UV du soleil, pendant plusieurs jours.

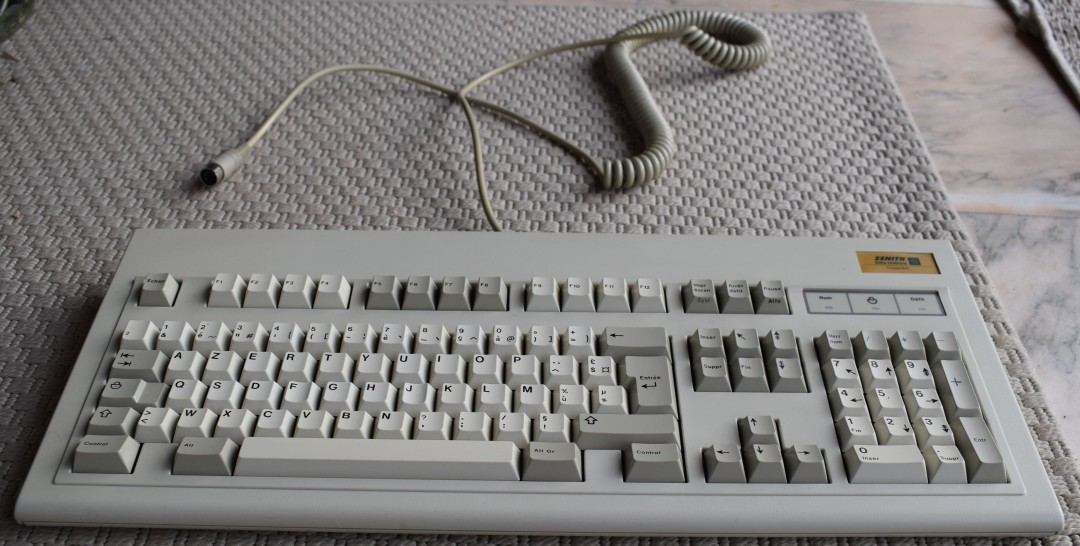

![Avant]() ![Après]()

Le seul truc vraiment jaune, c'est l'étiquette Zenith Data System, qui a vraiment mal vécu.

Avant/après

TODO

Tester sur un appareil moderne

Sur ma machine de 2023, j'ai la chance d'avoir encore un connecteur PS/2 mini DIN. En toute logique, je devrais pouvoir le brancher, via un adaptateur passif DIN5 vers PS/2, tout en sélectionnant son mode AT.

Pour une utilisation moderne, ce qui va surtout me manquer, c'est la touche "Compose" ou la touche ""Windows"". En effet, je m'en sers pour piloter mon tiling window manager et ne pas en disposer va forcément me poser problème Surtout que ça va être difficile de la remplacer:

Le seul candidat qui me reste, c'est le Ctrl droit (que je n'utilise jamais d'ailleurs), mais ça me fait changer de main et après 10 ans de pratique, ça va être dur de changer.
